Egy valamire való szerelőládában szinte mindig ott lapul egy tekercs fekete szigetelőszalag, és legtöbbször egyetlen termékként gondolunk rá. Az iparban viszont ugyanez a szó egy egész termékcsaládot takar, a klasszikus PVC vinil szalagtól a forrasztás maszkolására való poliimid filmszalagig, és a felső hőállósági határuk között több mint 150 fokos a különbség. Melyik szalag való tehát az adott feladathoz? Az alábbiakban végigvesszük a hordozóanyagokat, a hőállósági szinteket és a tipikus feladatokat.
Összefoglaló
A villanyszerelési szalag kiválasztása nem a szalaggal kezdődik, hanem a feladattal: előbb a hőterhelést tisztázzuk, utána a hordozóanyagot választjuk ki, végül a mechanikai igényt mérlegeljük.
- Alapszint: a klasszikus PVC vinil szalag (Scotch Super 33+) 600 V-ig és folyamatos 105 °C-ig alkalmazható, hidegben jellemzően –18 °C-ig.
- Középszint: a 3M 11 acetát szövetszalag tekercsek becsavarására 105 °C-ig jó választás.
- Felső szint: a 3M 5413 poliimid filmszalag –73 °C és 260 °C közötti tartományban használható.
- Mechanikai igény: az üvegszállal erősített poliészter fóliaszalagok (például a 3M 46) a nagy nyíróterhelés elviselésére valók, nagy nyírószilárdságú gumiragasztójuk miatt.
- Speciális eset: az önvulkanizálódó szalag nem ragaszt; a rétegei idővel egyetlen tömör gumitestté forrnak össze.
Mi az a villanyszerelési szigetelőszalag?
A villanyszerelési szigetelőszalag olyan ragasztószalag, amelynek elsődleges feladata a villamos szigetelés: vezetékek, kötések, tekercsek és alkatrészek elválasztása egymástól és a környezetüktől. Hordozója lehet PVC vinil, szövet vagy nagy hőállóságú műanyag film, a választást pedig a feladat hőterhelése és mechanikai igénye dönti el.
A magyar szóhasználat itt könnyen félrevezet, mert a „szigetelőszalag” egyszerre jelenthet villamosan szigetelő és víz- vagy légtömítő szalagot. Ebben a cikkben végig villamos szigetelésről, vagyis a villanyszerelési szalagok kategória termékeiről beszélünk. A tömítőszalagok külön kategóriát alkotnak, és egyik sem vezeték szigetelésére készült.
Miért nem mindegy, milyen hordozóból készül a szalag?
A hordozó, azaz a szalag alaprétege, határozza meg, hogy a szalag mit bír ki: mekkora hőt, milyen vegyi hatást és mekkora mechanikai igénybevételt. Ugyanaz a ragasztóréteg egészen másképp viselkedik PVC vinilen, olajozott pamutszöveten vagy poliimid filmen, ezért a hordozó megválasztása az egyik legfontosabb műszaki döntés.
A PVC vinil a legismertebb hordozó: rugalmas, követi a vezeték formáját, és ez a klasszikus fekete szigetelőszalag anyaga. A 3M Temflex 1500 például 0,15 mm vastag, professzionális PVC szigetelőszalag bel- és kültéri használatra.
A szövött hordozók elsősorban a tekercselés területén használatosak. A 3M 11 acetát szövetszalag hátlapja felszívja a műgyantát és a lakkot, a szalag pedig jól alakítható és nyomtatható. A Scotch 2510 olajozott pamutszövetét sárga villamos szigetelőlakkal vonják be, így rugalmas és nedvességálló marad.
A filmhordozós szalagok ott jönnek képbe, ahol vékony rétegben kell szigetelni, de fontos az ellenállóképesség is. A poliészter film vegyszereknek és nedvességnek is ellenáll: a fekete 3M 1350F-1 például 1 mil, az égésgátló, akrilragasztós 3M 1350F-2 ET 2 mil vastag (1 mil = egy ezred hüvelyk, nagyjából 0,025 mm). A poliimid film a magasabb hőterhelést tűrő hordozók közé tartozik; a köznyelv gyakran Kapton szalagként emlegeti.
A szálerősített szalagoknál üvegszál merevíti a poliészter fóliát: a 3M 46 hordozója 7 mil vastag, a ragasztója pedig nagy nyírószilárdságú gumiragasztó. Az önvulkanizálódó gumiszalag viszont nem ragaszt: a rétegei idővel összeforrnak.
Milyen hőállóságú szigetelőszalagot válasszunk?
A szigetelőszalag hőállósága a hordozótól függ, ezért először a tartós hőterhelést fontos tisztázni. A klasszikus PVC vinil szalag jellemzően folyamatos 105 °C-ig dolgozik, az acetát szövetszalag tekercsek szintén 105 °C-ig, a 3M 5413 poliimid filmszalag pedig –73 °C és 260 °C között használhatók.

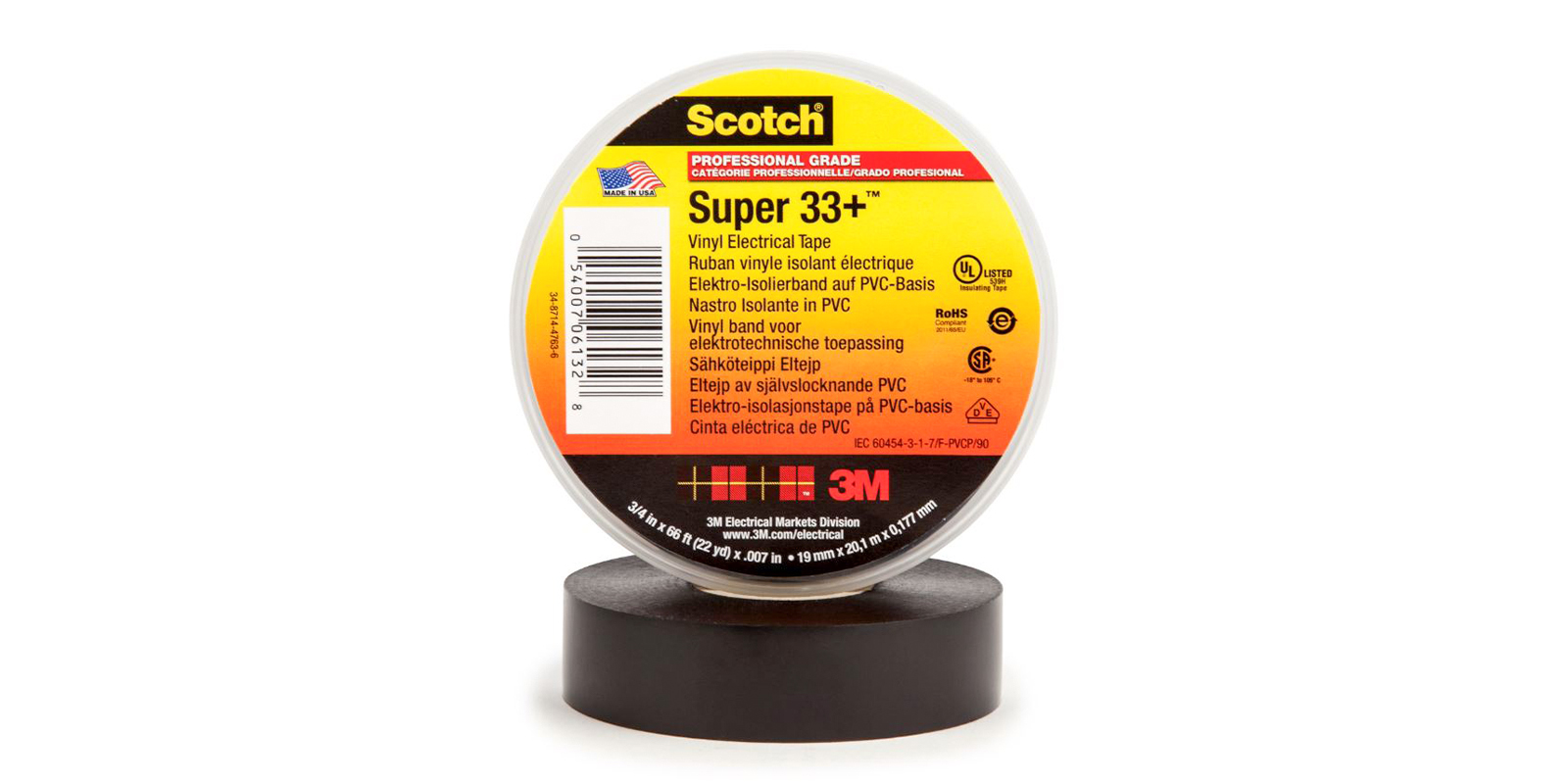

Az alapszinten a PVC vinil áll. A Scotch Super 33+ termékleírása szerint a szalag 600 V-ig és folyamatos 105 °C-ig alkalmazható, hideg időben pedig jellemzően –18 °C-ig marad használható. Emellett ellenáll a kopásnak, a nedvességnek, a savaknak és az UV-sugárzásnak. Ez a termékcsoport fedi le a hagyományos villanyszerelési feladatok többségét, a kötések szigetelésétől a színkódolásig.
A középszinten a szövött hordozók állnak. Az acetát szövetszalag tekercsek 105 °C-ig használhatók, az üvegszövetszalag pedig a kopást jól tűrő, szakadásálló szélű hordozók közé tartozik.

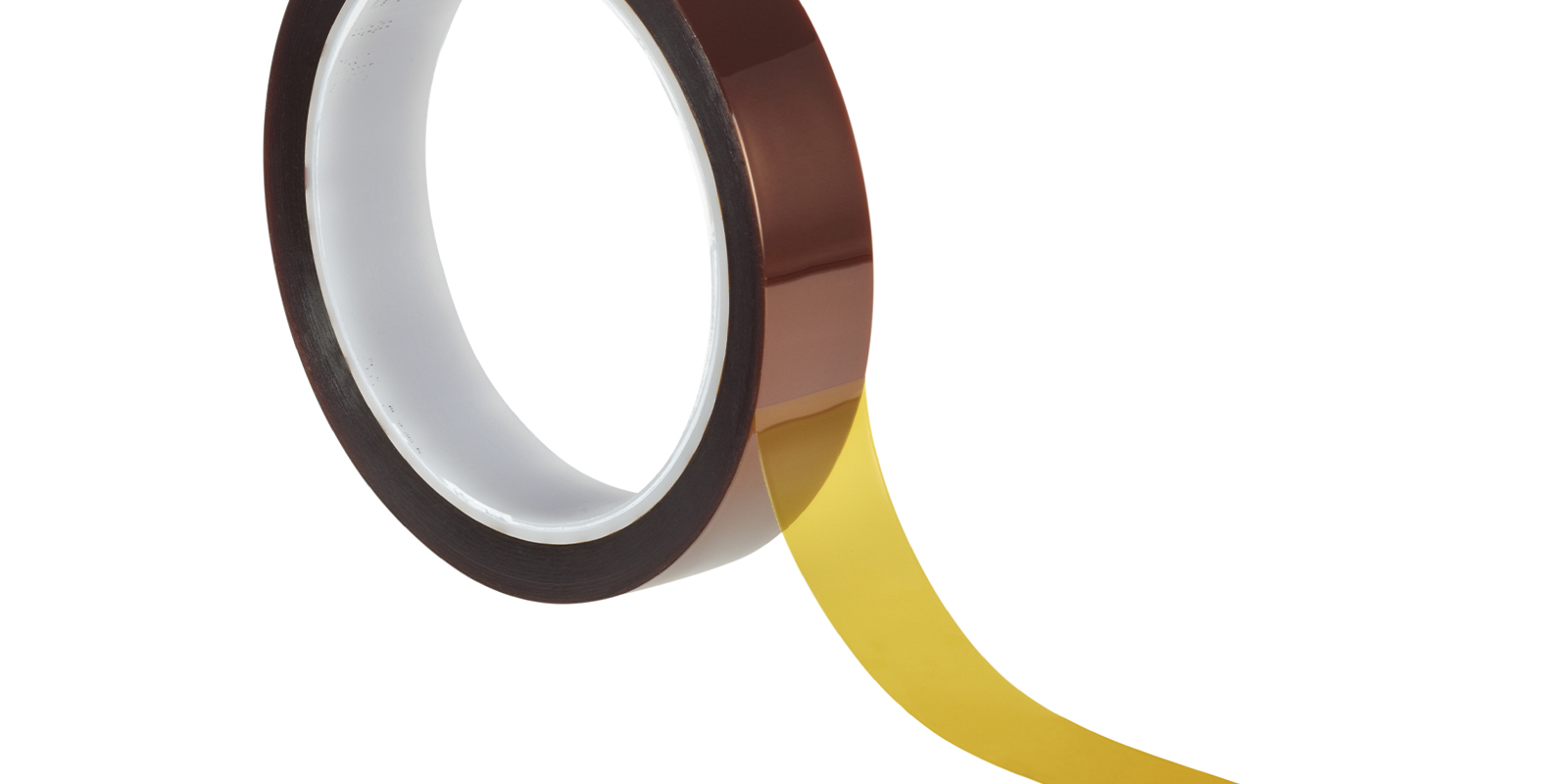

A felső szinten a poliimid film áll. A 3M 5413 poliimid filmszalag 2,7 mil vastag, szilikonragasztóval készül, és –73 °C és 260 °C között használható, ezért PCB-forrasztás maszkolásához, azaz a nyomtatott áramkör forrasztástól védendő részeinek letakarásához való. Ha a hőterhelés a feladat kritikus pontja, a hőállóság dönt először, és csak utána a szalag szélessége vagy színe.
Melyik 3M szigetelőszalag melyik feladathoz való?
Kötések és javítások szigetelésére PVC vinil szalag való, tekercselésre és bandázsolásra (a tekercsek szoros körbetekerésére) szövet, elektronikai gyártásra és forrasztásra film, kültéri vagy nagyfeszültségű kábelmunkára pedig önvulkanizálódó, illetve gumialapú szalag. Nézzük végig a négy tipikus feladatcsoportot.
Klasszikus villanyszerelés és színkódolás

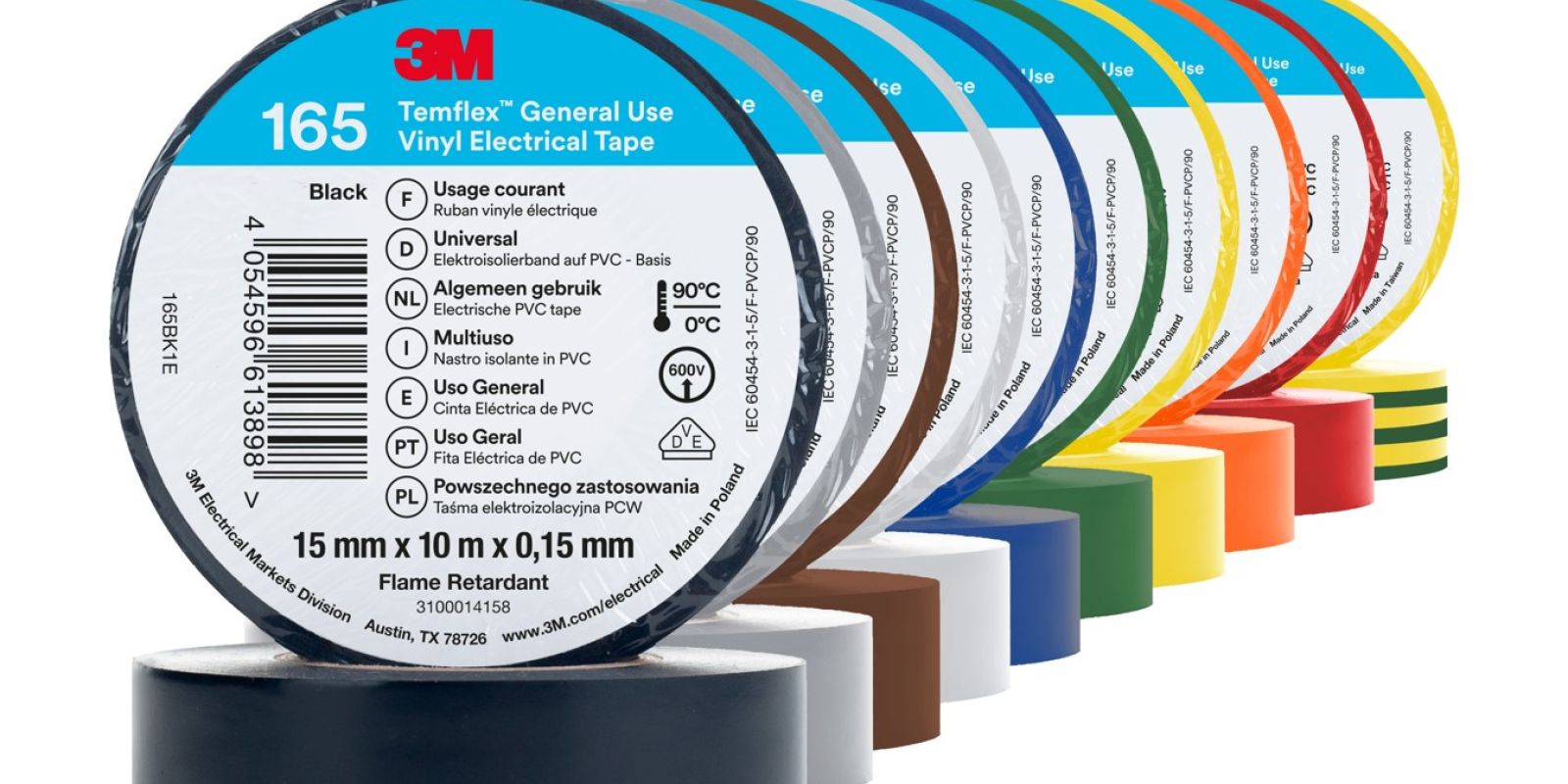

A hétköznapi villanyszerelési feladatok gerince a PVC vinil szalag. A 3M Temflex 1300 fehér (a termék új elnevezése 3M Temflex 165), fekete, kék, piros, szürke, sárga és zöld kivitelben, valamint zöld-sárga változatban is kapható. A Scotch 35 pedig kifejezetten színkódolásra szánt termékcsalád, így a fázisjelölés is megoldható. Prémium igény esetén a Scotch Super 88 és a 88+ valók: a termékleírás szerint rugalmas hátlapot és nagy tapadóerejű ragasztót egyesítenek, és minden időjárási környezetben használhatók.
Tekercselés, motor- és transzformátorjavítás
Itt a szövött hordozók a meghatározók: A 3M 27 üvegszövet szalag elsősorban ott ajánlott, ahol a szalagnak a kopást is bírnia kell: rögzítésre, összekötésre, réteg- és keresztezési szigetelésre, vagyis a tekercsrétegek és a keresztező vezetékek elválasztására.
Elektronikai gyártás és forrasztás
Az elektronikai gyártásban a vékony filmhordozós szalagoké a főszerep. A poliimid filmszalag a forrasztási maszkoláshoz való, a 3M 1350F-2 ET poliészter film pedig kondenzátorok és tekercsek külső betekerésére és színkódolásra. A 3M 40 antisztatikus szalag elektromosan vezető polimer ragasztóval készül, ezért a sztatikus feltöltődésre érzékeny környezetbe való. A 3M 8810 hővezető szalag segíti a hőátadási útvonal hatékonyságát.
Kültéri, nedves és nagyfeszültségű környezet
Kültéren és kábelmunkánál a fentiektől eltérő a logika. A 3M Temflex 2155 kisfeszültségű önvulkanizálódó szalag a termékleírás szerint tág üzemi hőmérséklet-tartományban is rugalmas marad. Nagyfeszültségű feladatokra a Scotch 23 EPR, vagyis etilén-propilén gumiszalag, a Scotch 130C hővezető gumialapú szigetelőszalag, az olajálló, szilikonalapú és önhegedő (azaz önvulkanizálódó) Scotch 70, valamint a kábelburkolat javítására való Scotch 2234 tartoznak a kínálatunkba. Ezeknél a munkáknál a szalag kiválasztása mindig a rendszer feszültségszintjéhez és a tervezői előíráshoz igazodik.
Hogyan használjuk helyesen a szigetelőszalagot?
A tartós szigetelés a felületelőkészítéssel kezdődik: a felület legyen tiszta, száraz és zsírmentes. Ezen felül a felhordás módja, a hőmérséklet és a tárolás is befolyásolja, meddig tart ki a kötés. A feszültség alatti munka minden esetben szakképzett villanyszerelő feladata a vonatkozó előírások szerint.
Szennyezett felületen a legjobb szalag sem tapad tartósan. A szalagot enyhén megnyújtva, egymást átfedő menetekkel tekerjük fel, hogy ne maradjon fedetlen sáv, az utolsó menetet pedig megnyújtás nélkül, simán zárjuk le.
Hidegben a ragasztó jellemzően lassabban tapad meg, ezért a hidegben tárolt tekercset érdemes felhasználás előtt szobahőmérsékletre melegedni hagyni. A tekercseket általában hűvös, száraz, napfénytől védett helyen, eredeti csomagolásban célszerű tárolni.
Ha 3M szigetelőszalag, akkor Flanker
A Flanker több mint két évtizede foglalkozik 3M termékek értékesítésével, a 3M hivatalos magyarországi forgalmazójaként. Komplex, teljes körű megoldásokat kínál 8 iparág számára, a nyomda- és papíripartól a csomagolástechnikán át a gépjármű- és elektronikai iparig.
Villanyszerelési szalagjaink kínálata a klasszikus fekete PVC szigetelőszalagtól a nagyfeszültségű gumiszalagokon át a poliimid és hővezető elektronikai szalagokig terjed, jellemzően készletről. Webkatalógusunk mögött olyan szakmai partner áll, amely tudja, melyik szalag való az adott feladathoz, és szükség esetén szakszerű tanácsadással segít.
Ha nem biztos benne, melyik hőállósági szint és melyik hordozó felel meg a feladatának, keresse szakértőinket: csapatunk segít megtalálni a legmegfelelőbb 3M szigetelőszalagot.
Gyakran ismételt kérdések
Mit jelent a hőálló ragasztószalag a villanyszerelésben?
A hőálló ragasztószalag a magasabb tartós hőterhelést viselő típusok gyűjtőneve. A klasszikus PVC vinil szalag jellemzően folyamatos 105 °C-ig dolgozik, a poliimid filmszalag pedig a 3M 5413 esetében –73 °C és 260 °C között használható. A választást mindig a feladat tartós hőterhelése dönti el.
Hány fokot és milyen feszültséget bír a klasszikus PVC szigetelőszalag?
A Scotch Super 33+ termékleírása szerint ez a szalag 600 V-ig és folyamatosan 105 °C-ig terhelhető, hidegben pedig jellemzően –18 °C-ig marad használható. A 600 V üzemi szigetelési feszültséget jelent, nem átütési szilárdságot, vagyis nem azt a feszültséget, amelynél a szigetelés átüt. A beépítésnél mindig a tervezői előírás a mérvadó.
Melyik szalag bírja a legmagasabb hőmérsékletet?
Kínálatunkban a közölt adatok alapján a poliimid filmszalag bírja a legmagasabb hőmérsékletet, és egyben a legszélesebb tartományt is: a 3M 5413 típus –73 °C és 260 °C között használható, tipikusan PCB-forrasztás (nyomtatott áramkör forrasztása) maszkolásához.
Ugyanaz a Kapton szalag és a poliimid filmszalag?
A köznyelv gyakran Kapton szalagnak hívja a borostyánszínű, magas hőállóságú filmszalagokat, a Kapton azonban egy másik gyártó márkaneve. A 3M ide tartozó termékei poliimid filmszalag néven érhetők el.
Mire való az önvulkanizálódó szalag?
Az önvulkanizálódó szalag elsősorban kültéri munkára és kábelszereléshez való. Nem ragaszt: a rétegei idővel egyetlen tömör gumitestté forrnak össze. A 3M Temflex 2155 kisfeszültségű önvulkanizálódó szalag széles üzemi hőmérséklet-tartományban is megőrzi a rugalmasságát.
Hogyan tároljuk a szigetelőszalagot?
A szigetelőszalagot általában hűvös, száraz, napfénytől védett helyen, eredeti csomagolásban érdemes tárolni. A hidegben tárolt tekercset felhasználás előtt célszerű szobahőmérsékletre melegedni hagyni.
