3M kétoldalas habszalag – csavar és fúrás nélküli rögzítés az iparban

Ha egy táblát, egy burkolóelemet vagy egy kijelző előlapját kell rögzíteni, a csavarozás, a szegecselés és a fúrás sokszor kiváltható kétoldalas habszalaggal. Előfordul azonban, hogy ugyanaz a szalag az alumíniumon jól tart, a polipropilén burkolaton viszont elenged. Ilyenkor általában nem az a gond, hogy nem elég erős kétoldalas ragasztószalagot választottunk, sokkal inkább az, hogy a szalag habja és ragasztója nem illik az adott felülethez. De hogyan válasszunk a 3M habszalagjai közül? Az alábbiakban felület és felhasználási terület szerint vesszük sorra, mire figyeljünk, ha ipari kétoldalas ragasztószalagot keresünk.

Összefoglaló

A kétoldalas habszalag kiválasztásánál elsősorban a ragasztandó felület számít, mert a ragasztó csak ott köt jól, ahol megfelelően szét tud terülni. Az alábbi 3M VHB-típusok jó kiindulópontot jelenthetnek: a 4950P a magas felületi energiájú anyagokhoz; az 5952F a vegyes, festett és porfestett felületekhez; az 5962F a vastagabb habot igénylő illesztésekhez; az LSE-110WF pedig a nehezen ragasztható műanyagokhoz. A tartós kötéshez tiszta felület, egyenletes nyomás, megfelelő hőmérséklet és elegendő idő kell.

• 3M VHB 4950P: 1,1 mm, fehér; általános célú ragasztó szilárd, zártcellás habon, sok magas felületi energiájú alapanyaghoz.
• 3M VHB 5952F: 1,1 mm, fekete; magas, közepes és alacsonyabb felületi energiájú műanyagokhoz és festékekhez, fémekhez, üveghez, a legtöbb porfestékhez.
• 3M VHB 5962F: 1,6 mm, fekete; vastagabb, nagyon alkalmazkodó hab a nem tökéletesen illeszkedő felületekhez, a legtöbb porfestékhez is.
• 3M VHB LSE-110WF: 1,1 mm, fehér; nehezen ragasztható PP-, TPO-, TPE- és kompozit felületekhez, primer nélkül.
• 3M 4516: 1,6 mm, fekete; vinilhab szalag, de egyoldalas, ezért két alkatrész összeragasztásához kétoldalas típus kell.
• Kötési idő (VHB): a tapadás azonnali, a kötőerő kb. 24 óra után jelentős, a maximumát általában 72 óra után éri el.

Mi az a 3M kétoldalas habszalag?

A 3M kétoldalas habszalag olyan ragasztószalag, amelynek a közepén egy rugalmas habréteg van, a két oldalán pedig ragasztó. A köznyelv habosított vagy szivacsos ragasztószalagnak is hívja. Egyes típusoknál a hab csak hordozó, vagyis a ragasztórétegeket tartja, más típusoknál, például a 3M VHB 5952-es családnál, maga a habmag is ragasztó.

Hogy a hab mit ad hozzá a kötéshez, az típusonként eltérő. Az alább bemutatott típusok közül az 5952F és az 5962F habmagját a 3M kifejezetten nagyon alkalmazkodónak nevezi, vagyis jól követi a felület kisebb egyenetlenségeit. A 4950P-nél pedig azt emeli ki, hogy a kötés a terhelést a teljes hosszán osztja el.

A VHB a 3M akrilhab szalagcsaládja, a név a Very High Bond, azaz „nagyon nagy kötőerő” rövidítése. A családot korábbi VHB-cikkünk részletesen bemutatja.

Milyen habból készülhet a szalag?

A Flanker habszalag-kínálatában a terméknevek négyféle habot jelölnek: akrilhabot, poliuretánhabot (PU-hab), polietilénhabot (PE-hab) és vinilhabot. A hab anyaga és szerkezete típusonként eltér, és ez befolyásolja, milyen feladatra és felületre való az adott szalag. A habszalag-kategóriánkban közel 190 termék szerepel, ebből több mint 100 VHB-típus és kiszerelés.

A leírásokban gyakran előkerül a zártcellás és a nyitott cellás hab: az előbbiben a parányi buborékok különálló, zárt cellák, az utóbbiban összefüggnek egymással.

Az alábbiakban együk sorra a habszalagok négy típusát:

• Akrilhab: ide tartoznak a lent bemutatott VHB-típusok, valamint a 4229P és az 5363 jelű szalag. A 0,76 mm vastag 3M 4229P két oldalán két különböző ragasztó van; gépjárműipari felületekhez készült, és nagy a nyírószilárdsága, vagyis a kötés jól ellenáll az alkatrészeket egymáson elcsúsztató erőnek.
• Poliuretánhab (PU-hab): a 3M 4026 nyitott cellás, uretánhabos szalag lehúzható papír védőréteggel. 1,6 mm vastag, fehér, és beltéri rögzítési feladatokhoz nagy nyírószilárdságot ad. A 0,8 mm-es, fehér 3M 4032 poliuretán hordozós változat.
• Polietilénhab (PE-hab): a 3M 4492B kétoldalas szalag zártcellás polietilén hordozóval.
• Vinilhab: a 3M 4516 zártcellás, nagy sűrűségű, rugalmas habból készült szalag, amely gyorsan tapad fémhez, üveghez és műanyaghoz; 1,6 mm vastag, fekete. Ez a szalag egyoldalas: ragasztó csak az egyik oldalán van, ezért ha két alkatrészt kell egymáshoz rögzíteni, kétoldalas típust válasszunk.

Miért számít, milyen felületre ragasztunk?

A ragasztó csak akkor köt jól, ha szét tud terülni az adott felületen, ez pedig az anyag felületi energiájától függ. Ugyanaz a kétoldalas habszalag ezért más eredményt adhat fémen, porfestett lemezen és polipropilén burkolaton. A megfelelő típus kiválasztása tehát mindig azzal kezdődik, hogy pontosan ismerjük a ragasztandó felületet.

A felületi energia leegyszerűsítve azt mutatja meg, mennyire „nedvesíti” a ragasztó a felületet, vagyis mennyire tud szétterülni és hozzásimulni. Magas felületi energiájú anyagon, például fémen vagy üvegen, a ragasztó szétterül. Alacsony felületi energiájú műanyagon viszont gyöngyözik, ahogy a vízcsepp egy frissen viaszolt karosszérián, és kisebb felületen érintkezik.

A 3M termékleírásai magas, közepes és alacsonyabb felületi energiájú műanyagokat és festékeket különböztetnek meg. A nehezen ragasztható felületek közé sorolják a PP-t (polipropilén), a TPO-t (hőre lágyuló poliolefin), a TPE-t (hőre lágyuló elasztomer, azaz gumiszerűen rugalmas műanyag) és a kompozit anyagokat.

Külön szempont a porfesték (por formájában felvitt, majd beégetett festékbevonat): az 5952F és az 5962F leírása is kiemeli, hogy „a legtöbb porfestékhez” tapad.

Nehezen ragasztható műanyagoknál a felület előkészítéséhez sokszor primert, azaz tapadásjavító alapozót is használnak. Vannak azonban olyan szalagtípusok is, például az alább bemutatott LSE-110WF, amelyek primer nélkül is jól hasznélhatók ezeken a felületeken.

Melyik 3M VHB habszalag melyik feladathoz való?

Vegyük sorra, hogy mely 3M VHB szalag mely felülethez ajánlott. Ennek kapcsán elsősorban a felület a döntő. Magas felületi energiájú anyagokhoz a 4950P; vegyes, festett és porfestett felületekhez az 5952F; ha vastagabb hab kell, az 5962F; nehezen ragasztható műanyagokhoz pedig az LSE-110WF a kiindulópont. Mind a négy akrilhab VHB-szalag, és a gyártói leírás szerint mindegyik kiválthat mechanikus kötőelemeket, például csavart vagy szegecset.

3M VHB 4950P – általános célra, magas felületi energiájú anyagokhoz

A 3M VHB 4950P fehér, 1,1 mm vastag 3M kétoldalas ragasztószalag, kiszerelése 1180 mm × 33 m. Mindkét oldalán általános célú ragasztó van, szilárd szerkezetű, mégis jól formázható, zártcellás habon.

Jellemzője, hogy sok magas felületi energiájú alapanyaghoz tapad, és csavarokat, szegecseket és csapokat válthat ki: az egyik anyagot véglegesen rögzíti a másikhoz. A szalag nyomásérzékeny: a kötés a felhelyezéskor alkalmazott nyomás hatására jön létre.

3M VHB 5952F – sokféle felülethez, a legtöbb porfestékhez is

A 3M VHB 5952F fekete, 1,1 mm vastag, kiszerelése 1220 mm × 33 m. Az 5952-es család szalagjain mindkét oldalon módosított akrilragasztó van, nagyon alkalmazkodó, sőt a 3M ezt a termékcsaládot az erő, az alkalmazkodóképesség és a tapadás együttese miatt az egyik legsokoldalúbb VHB megoldásként írja le.

Kifejezetten jó tapadásra tervezték magas, közepes és alacsonyabb felületi energiájú műanyagokhoz és festékekhez, fémekhez és üveghez, a legtöbb porfestéket is beleértve. Alkalmazási példái között szerepel a polikarbonát lencse ragasztása és tömítése LCD-kijelző fölött, valamint feliratok, táblák és ablakok ragasztása utólag festett vezérlőpanelekhez.

A szalag viszkoelasztikus: egyszerre viselkedik rugalmas anyagként, mint a gumi, és nagyon lassan folyó, sűrű anyagként. Ez a kettősség a tervezési szabadságot ad.

3M VHB 5962F – vastagabb hab, ha az illesztés nem tökéletes

A 3M VHB 5962F fekete, 1,6 mm vastag, 19 mm × 33 m-es tekercs. Zártcellás, jól alakítható, nagyon alkalmazkodó akrilhab hordozó és módosított akrilragasztó jellemzi. Számos felülethez tapad, a legtöbb porfestékhez is.

Gyors, egyszerű és végleges ragasztási mód, amely nagy szilárdsággal és hosszú távú tartóssággal kiválthatja a szegecseket, a hegesztést és a csavarokat. A két fekete típus közül ez a vastagabb (1,6 mm az 1,1 mm helyett), így nem tökéletesen síkban illeszkedő felületeknél több tartalékot adhat a kiegyenlítésre.

3M VHB LSE-110WF – nehezen ragasztható műanyagokhoz, primer nélkül

A 3M VHB LSE-110WF fehér, 1,1 mm vastag, a linkelt kiszerelése 19 mm × 3 m. A névben található LSE kifejezés, az angol low surface energy, azaz „alacsony felületi energia” rövidítése.

Primer nélkül is kiemelkedő ragasztási teljesítményt nyújt nehezen ragasztható felületeken, például PP, TPO, TPE és kompozit anyagokon. Akkor érdemes mérlegelni, ha ilyen felületet kell primeres előkészítés nélkül ragasztani.

A négy habszalag típus összevetése

Számít-e a vastagság, a szín és a kiszerelés?

Igen, a gyakorlatban mindhárom számít. A vastagság akkor jöhet szóba, ha az illesztés nem tökéletes, a szín a látható ragasztási vonalnál számít, a kiszerelés megválasztása pedig attól függ, hogy a szalagot rögtön felhasználjuk, vagy előbb méretre vágjuk. A négy bemutatott VHB-típus között mindhárom szempont szerint lehet választani.

Vastagság. A vastagabb szalagot, például az 1,6 mm-es 5962F-et, jellemzően egyenetlenebb, kevésbé pontosan illeszkedő felületekhez érdemes mérlegelni. A másik három típus 1,1 mm vastag.

Szín. Az 5952F és az 5962F fekete, a 4950P és az LSE-110WF fehér. Ha a ragasztási vonal látható marad, a szín a megjelenést is befolyásolja.

Kiszerelés. Itt a felhasználás módja dönt. A 19 mm széles tekercsek közvetlenül felhasználhatók, az 1180 és 1220 mm széles tekercsek pedig méretre vágásra, konfekcionálásra valók. Konfekcionáláskor a széles tekercsből az adott feladathoz szükséges szélességű csíkok vagy formára vágott darabok készülnek.

A 19 mm × 3 m-es LSE-110WF rövid tekercs, így próbaragasztáshoz is jól jöhet, mielőtt nagyobb mennyiségről döntünk.

A Flankernél bármilyen kért szélességre vágva, egyedi igények szerint elérhetőek a fenti termékek.

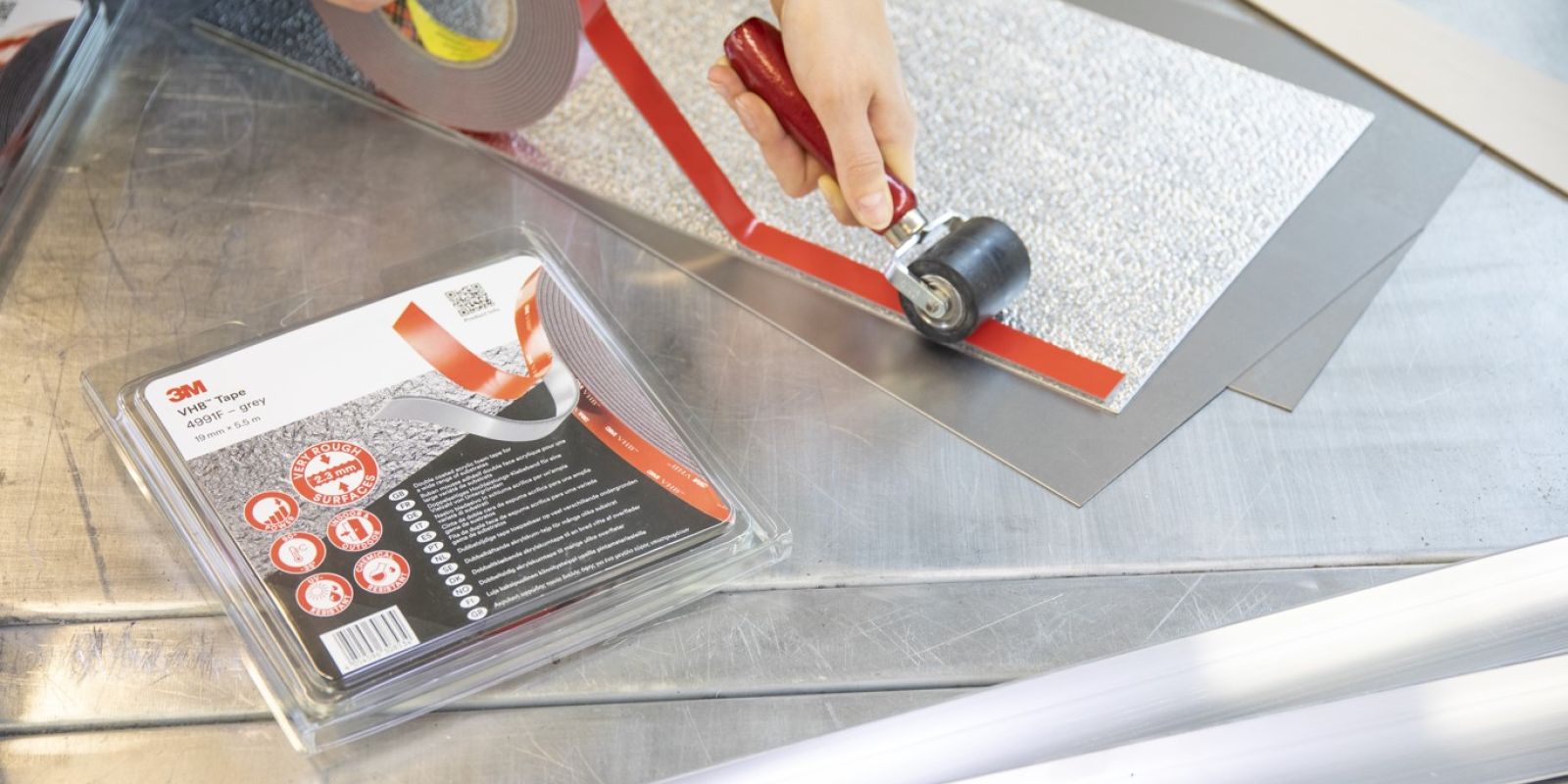

Hogyan ragasszuk fel helyesen a habszalagot?

A habszalag akkor ad tartós kötést, ha a felhelyezés is megfelelően történik: tiszta felület, egyenletes nyomás, megfelelő hőmérséklet és elegendő idő kell hozzá. Az alábbi öt lépés a habszalag felhelyezéshez ad jó kiindulópontot, de mindig nézzük meg a konkrét típus leírását is, mielőtt nekikezdünk.

1. Készítsük elő a felületet. A kötéshez száraz, portól, zsírtól és olajtól mentes felület kell, ezért a ragasztandó részeket alaposan tisztítsuk meg. Erre a legtöbbször izopropil-alkohol szolgál.
2. Nyomjuk rá egyenletesen. A szalagot a teljes hosszán és szélességén egyforma erővel nyomjuk rá, hogy mindenhol érintkezzen a felülettel.
3. Ügyeljünk a hőmérsékletre. A legjobb, ha szobahőmérséklet körül dolgozunk; hideg munkadarabot ragasztás előtt melegítsünk fel.
4. Hagyjunk időt a kötésnek. A szalag azonnal megfog, a kötőerő viszont fokozatosan épül fel: szokásos körülmények között kb. 24 óra múlva már jelentős, a maximumát pedig általában 72 óra elteltével éri el.
5. Nehezen ragasztható műanyagnál gondoljunk a primerre. Kivétel, ha a választott típus, például az LSE-110WF, primer nélkül is tapad az ilyen felületeken.

Új anyagnál vagy felületnél érdemes előzetesen próbaragasztást végezni, mert az eredmény a típus és a felület függvényében eltérhet.

3M habszalagok a Flanker kínálatában

A Flanker 1998 óta a 3M hivatalos magyarországi forgalmazója, és több mint két évtizedes tapasztalattal, saját készlettel és gyártópartneri kapacitással nyújt komplex ragasztástechnikai megoldásokat 8 iparág számára.

Webkatalógusunk mögött hozzáértő csapat áll: kollégáink műszaki és alkalmazástechnikai tanácsadással, anyagmintákkal és teszteléssel segítenek eldönteni, melyik habszalag illik az adott felülethez és feladathoz.

Ha 3M kétoldalas habszalagot keres, nézzen körül webkatalógusunk habszalag-kategóriánkban. Ha nem biztos benne, melyik típus illik az Ön felületéhez, keresse szakértőinket, szívesen segítenek a választásban.

Gyakran ismételt kérdések

Mi a kétoldalas habszalag?

Habrétegre épülő ragasztószalag, amely mindkét oldalán ragaszt. A hab egyes típusoknál csak a ragasztórétegeket tartja, a 3M VHB 5952-es családnál viszont a habmag maga is ragasztó.

Melyik 3M VHB szalag való PP-, TPO- vagy TPE-felülethez, és kell-e hozzá primer?

Ezekhez a nehezen ragasztható, alacsony felületi energiájú műanyagokhoz a 3M VHB LSE-110WF a kiindulópont. A gyártó szerint primer nélkül is kiemelkedő ragasztási teljesítményt nyújt rajtuk, ahogy a kompozit anyagokon is. Más típusoknál az ilyen felületeket sokszor primerrel, azaz tapadásjavító alapozóval készítik elő.

Melyik habszalag tapad porfestékhez?

A bemutatott típusok közül a 3M VHB 5952F és az 5962F leírása is kiemeli, hogy a legtöbb porfestékhez tapad. Egy adott bevonatnál érdemes próbaragasztással ellenőrizni az eredményt.

Mi a különbség a 3M VHB 5952F és az 5962F között?

Mindkettő fekete akrilhab szalag módosított akrilragasztóval és nagyon alkalmazkodó habmaggal. Az 5952F 1,1 mm, az 5962F 1,6 mm vastag, ezért az utóbbi a kevésbé pontosan illeszkedő felületeknél jöhet szóba. A cikkben linkelt kiszerelésben az 5952F 1220 mm × 33 m-es széles tekercs, az 5962F pedig 19 mm × 33 m-es.

Mennyi idő alatt éri el a 3M VHB habszalag a teljes kötőerejét?

Az első tapadás rögtön kialakul, a kötőerő pedig szokásos körülmények között kb. 24 óra alatt válik jelentőssé. A maximumát általában 72 óra után éri el.
